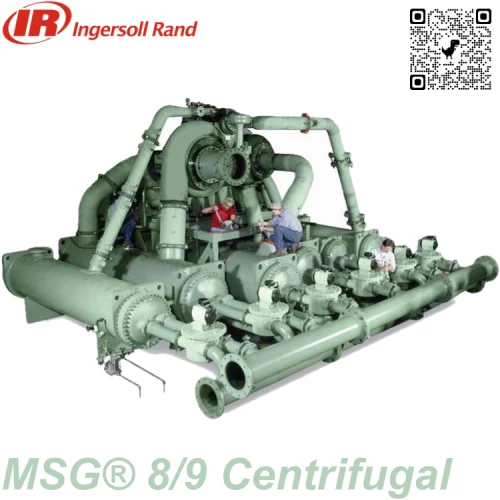

Máy nén khí-gas ly tâm MSG® 8/9 ingersoll rand

Máy nén MSG® Ingersoll rand được thiết kế và chế tạo theo yêu cầu riêng của từng khách hàng cho nhiều ứng dụng khác nhau. Máy nén turbo MSG được sản xuất với các linh kiện được thiết kế kỹ thuật cao, cánh Turbo có công nghệ chế tạo tương đương chế tạo tuabin động cơ máy bay. Được thiết kế để dễ dàng lắp đặt và vận hành.

Máy nén khí ly tâm cố định MSG® (hộp số nhiều tầng) mang lại sự linh hoạt trong thiết kế vượt trội. Máy nén MSG được thiết kế ứng dụng với nhiều cấu hình có sẵn:

Lưu lượng từ 70 đến 3800 m3 / phút (2500 đến 135.000 CFM)
Công suất tiêu thụ điện lên đến hơn 18.650 kW (25.000 HP)
Áp suất khí nén đến 100bar (1450 psig)

TÍNH NĂNG, ĐẶC ĐIỂM

Không khí không dầu và khí đốt
Ngăn ngừa ô nhiễm hệ thống
Giảm nguy cơ cháy đường ống dẫn khí nén do dầu vận chuyển
Không phải xử lý chất thải tốn kém liên quan đến nước ngưng tụ đầy dầu
Loại bỏ chi phí và bảo trì bộ lọc tách dầu khi xả
Độ tin cậy cao

Máy nén ly tâm MSG được thiết kế để cực kỳ
đáng tin cậy do:

Thiết kế bánh răng chất lượng cao được bảo vệ
Thiết kế ổ trục bánh răng tuổi thọ cao
Lực đẩy tải trọng được hấp thụ ở tốc độ thấp
Các yếu tố nén bằng thép không gỉ
Chi phí vòng đời vận hành máy nén thấp

Máy nén ly tâm MSG cung cấp hiệu suất vận hành tổng thể tốt hơn so với máy nén dịch chuyển tích cực hoặc máy nén ly tâm khác.

Hiệu quả tuyệt vời khi đầy tải, một phần tải và không tải
Chi phí bảo trì thấp
Tăng thời gian hoạt động nhờ thiết kế có độ tin cậy cao (hạn chế nhu cầu lắp đặt nhiều đơn vị vì lý do cơ bản về độ tin cậy)
Không có bộ phận trượt hoặc cọ xát nào trong quá trình nén có thể gây mòn và do đó làm giảm hiệu quả

CÁC ỨNG DỤNG

Ứng dụng không khí được thiết kế

Khí công nghiệp
Nhạc cụ khí
Tiêu chuẩn của Viện Dầu mỏ Hoa Kỳ (API)
Máy thổi
Không khí thực vật lớn
Liên quan đến ngành điện
Ứng dụng máy nén khí

Tăng cường khí đốt
Thu thập khí tự nhiên
Khí làm lạnh hydrocacbon
Carbon monoxide
CO2 (ướt hoặc khô)
SynGas
Khí tái chế trọng lượng phân tử thấp
Nitơ áp suất cao
Khí bãi chôn lấp
Vận hành / Bảo trì dễ dàng

1. Hệ thống điều khiển MAESTRO hiện đại
2. Vận hành hoàn toàn tự động trong mọi điều kiện quy trình
3. Tự chẩn đoán
máy 4. Các phần tử nén không bị mài mòn hoặc yêu cầu thay thế định kỳ
5. Hộp số chia theo chiều ngang có thể truy cập để nhanh chóng kiểm tra
6. Bộ làm mát liên động và bộ làm mát sau có thể tháo rời để vệ sinh dễ dàng

Lắp đặt đơn giản

1. Máy nén, hệ thống bôi trơn, bộ làm mát liên động, khớp nối trục, bộ phận bảo vệ khớp nối, đường ống liên kết, v.v. trên một đế chung
2. Lắp đặt dễ dàng không có yêu cầu nền tảng đặc biệt
3. Thành phần dễ dàng khả năng tiếp cận
4. Tính linh hoạt của điểm kết nối trang web
5. Yêu cầu giảm diện tích sàn
6. Quá trình nén động là không có xung động, do đó không cần lắp đặt thêm thiết bị giảm chấn.
Máy nén ly tâm MSG đặc biệt về thiết kế.

1. Một, hai hoặc ba rôto, tối đa sáu cấp cho mỗi hộp số
2. (Các) đường chia ngang để dễ dàng tiếp cận các bộ phận

SẮP XẾP DÒNG KHÍ

Máy nén khí ly tâm MSG có sự sắp xếp nâng cao của các thành phần dòng khí. Ưu điểm của cách sắp xếp này bao gồm:

Chuyển động khí có hướng để giảm ma sát gây ra hỗn loạn
Không khí được làm mát sau mỗi giai đoạn để mang lại hiệu suất đẳng nhiệt cao

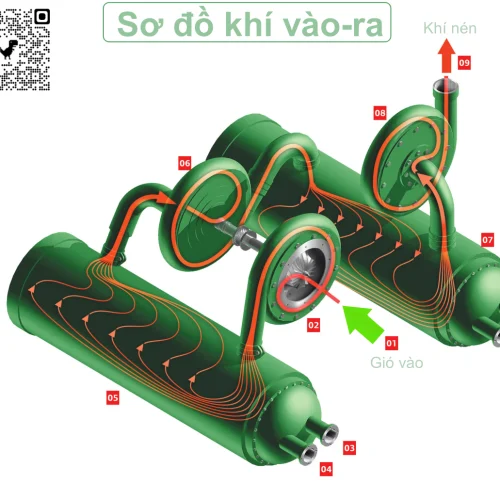

Sơ đồ luồng không khí

1. Đầu vào máy nén
2. Máy nén giai đoạn đầu volute
3. Chất làm mát trong
4. Làm mát ra
5. Bộ làm lạnh giai đoạn đầu
6. Máy nén giai đoạn thứ hai volute
7. Bộ làm lạnh giai đoạn hai
8. Máy nén cấp ba volute
9. Máy nén xả
