Thước thăm dầu – Oil level gauge assembly

1, Thước thăm dầu

Tên tiếng anh: Oil level gauge assembly, một số tài liệu gọi  Oil level glass indicator

Thước có kết cấu dạng thanh chữ nhật được làm từ nhựa polyamit trong suốt, Đây là loại nhựa có nguồn gốc polymer nhân tạo chứa các đơn vị amide (N-H-C=O). Nó không phải dạng mica  như như một số người lầm tưởng. Vật liệu này giúp thước thăm dầu làm việc tốt trong nền nhiệt từ -40 độ C tới 110 độ C trong thời gian dài, mà không ảnh hưởng đến kết cấu hay hình dạng chất liệu. Chất liệu chỉ bị nóng chảy nếu nhiệt độ đạt đến ngưỡng 240 độ C. Độ cứng HB 90, do đó khả năng chống lại lực ép của vật liệu khá tốt. Tuy nhiên chúng có nhược điểm bị giãn nở theo nhiệt độ, chịu axit kém.

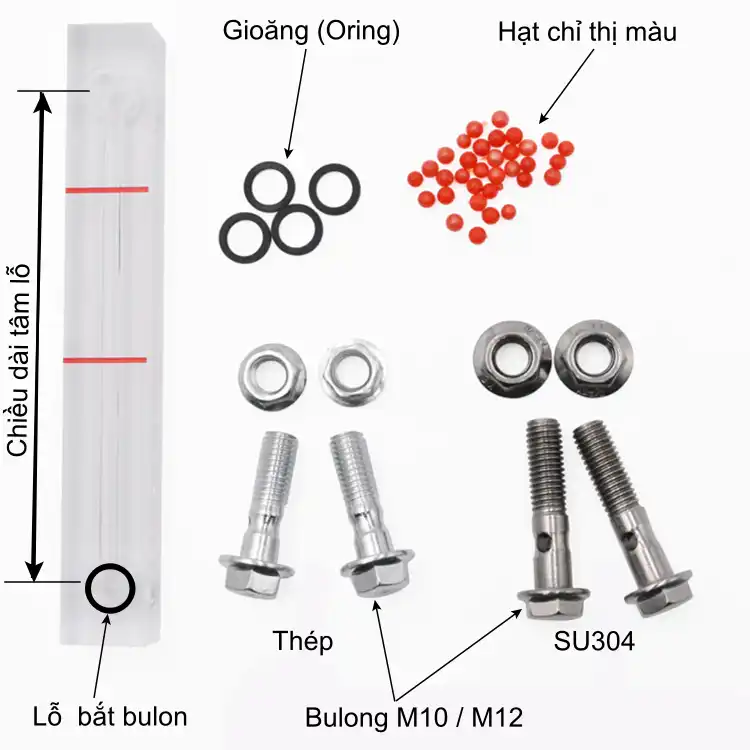

Thước thăm dầu có 2 thông số quan trọng là chiều dài tâm lỗ, và đường kính lỗ bắt bulon.

Những kích thước thước thăm dầu phổ biến nhất.

40 mm	170 mm
60 mm	180 mm
80 mm	190 mm
100 mm	200 mm
140 mm	210 mm
160 mm	220 mm

Mỗi bộ thước thăm dầu đi kèm 04 Oring, 02 bulong có khoan lỗ dẫn dầu. (Bulon M10/ M12)

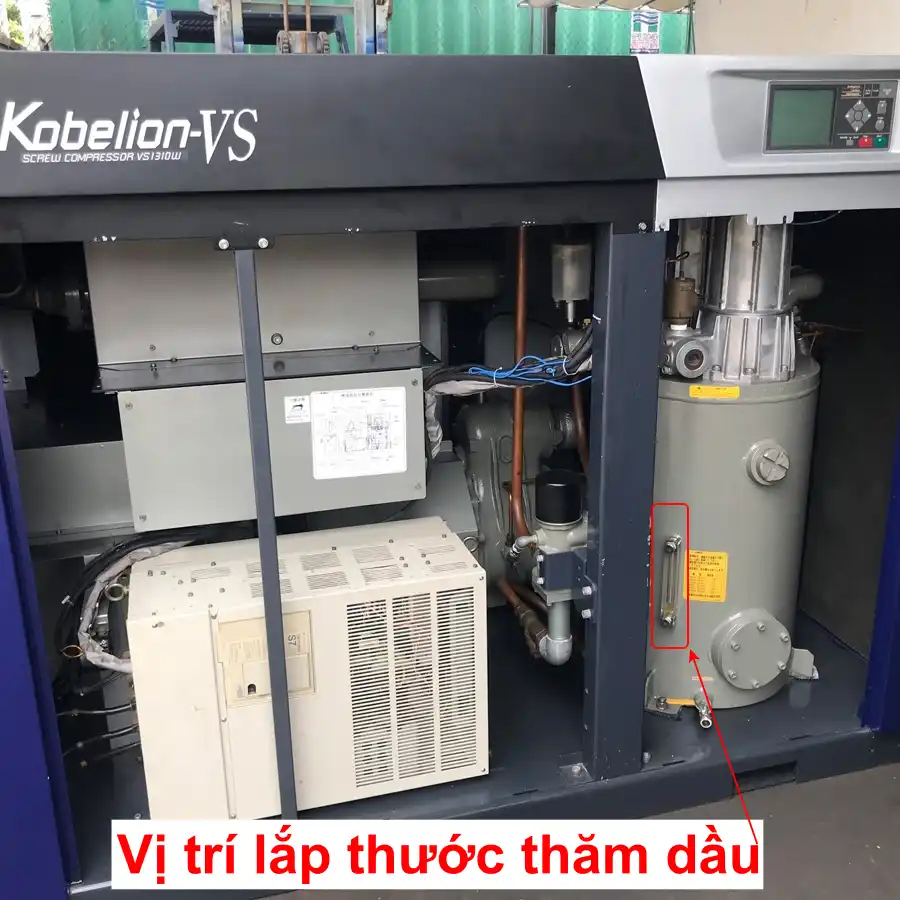

Ưu điểm của thước thăm dầu cho phép quan sát mực dầu của bình dầu với dải biến động lớn. Máy nén khi Nhật thường có bình dầu thân bé và cao khi máy nén khí hoạt động sự biến động mực dầu thường lớn. Hầu như máy nén khí từ Nhật đều sử dụng thước thăm dầu dạng thanh này.

Nhược điểm và lưu ý khi lắp đặt.

Thước giãn nở nhiệt cao hơn kim loại nơi nó gắn lên. Khi lắp đặt cần vặn bulong vừa lực tránh căng quá khi máy nén chạy nhiệt cao làm nứt, méo thước do giãn nở.

Dầu máy nén Kobelion hay sử dụng là Screw oil  là loại gốc khoáng thường chuyển màu đen sau một thời gian hoạt động. Chúng bám bề mặt thước làm mờ mất khả năng quan sát. Cần vệ sinh mỗi khi thay dầu tránh để lâu khó vệ sinh,

2, Mắt thăm dầu

Mắt thăm dầu hay còn gọi (Metal sight glass,Flange Sight windows)  dùng cho máy nén cỡ nhỏ bình dầu ngang Kobelco như March, Sukesan…

Được đúc từ kim loại + kính nguyên khối kết hợp mặt bích được sử dụng rộng rãi để quan sát môi trường dầu máy nén khí,và các loại máy khác nhau. Trong ngành kính quan sát dầu chúng được xếp vào loại 2D, vì có thể quan sát 02 chiều của dầu máy nén khí trong bình dầu. Tức quan sát được mức dầu và màu sắc, quan sát dầu bên trong bình dầu. Đây cũng chính là ưu điểm vượt trội của mắt thăm dầu so với thước thăm dầu chỉ quan sát được mực dầu.

Với mực dầu biến động khoảng lớn như máy nén khí Kính thăm dầu đôi khi cần kết hợp 02 mắt thăm để có thể quan sát chính xác mức độ biến động dầu.

Thông số kĩ thuật điển hình

1. Áp suất làm việc: 2.5, 4.0Mpa.
2. Nhiệt độ làm việc: －40℃～200℃.
3. Ngày tấn công nhiệt độ: －40℃～180℃.
A. Kính ngắm mặt bích phẳng
B. Kính ngắm mặt bích kính lồi (Miếng đệm phẳng để niêm phong)
Kính ngắm mặt bích kính C.Convax (Vòng chữ O để niêm phong)
Các sản phẩm của chúng tôi được cung cấp với cấu trúc đơn giản, kiểu dáng mới lạ, khả năng chống thấm cao, lỗ chân lông tốt, chống chấn động chống lạnh tốt, được đánh dấu rõ ràng trong phần chỉ dẫn vị trí chất lỏng, v.v. và được các nhà sản xuất máy nén khí rộng rãi trong và ngoài nước ưa chuộng.
